水冷预混冷凝真空热水锅炉本体采用膜式壁水管式结构。膜式壁结构体积小，炉膛大，水容积只有火管锅炉的1/3，烟气横向冲刷错列管束，换热效果好,燃烧效率高;膜式壁水管锅炉升温快，启停热损失少，属于即热型。燃烧器、换热器与炉体有机结合，热能损耗很小。尾部安装的不锈钢冷凝器，大量吸收了烟气的余热，在降低排烟温度的同时，提高了锅炉的热效率。尾部烟道口的一氧化碳排放量几乎为零。

水冷预混燃烧技术：

水冷翅片管全预混低氮燃烧器，采用自动化预混燃气控制技术，使全负荷范围混合比例精确，确保最低负荷下燃烧器上各点气流速度均大于火焰传播速度。同时，预混混合气流在炉排均匀分布也保证了燃烧器表面火焰均匀，避免炉排表面局部火焰过长而接触到锅炉受热面，导致机械不完全燃烧产生。炉排采用了特殊的水冷式结构设计，利用锅炉热媒水循环冷却，大大降低了火焰温度，有效控制了NOx的合成，NOx排放可低至18mg/m3，通过PLC控制，同时保证全负荷范围燃烧运行平稳、安全，不产生回火现象。

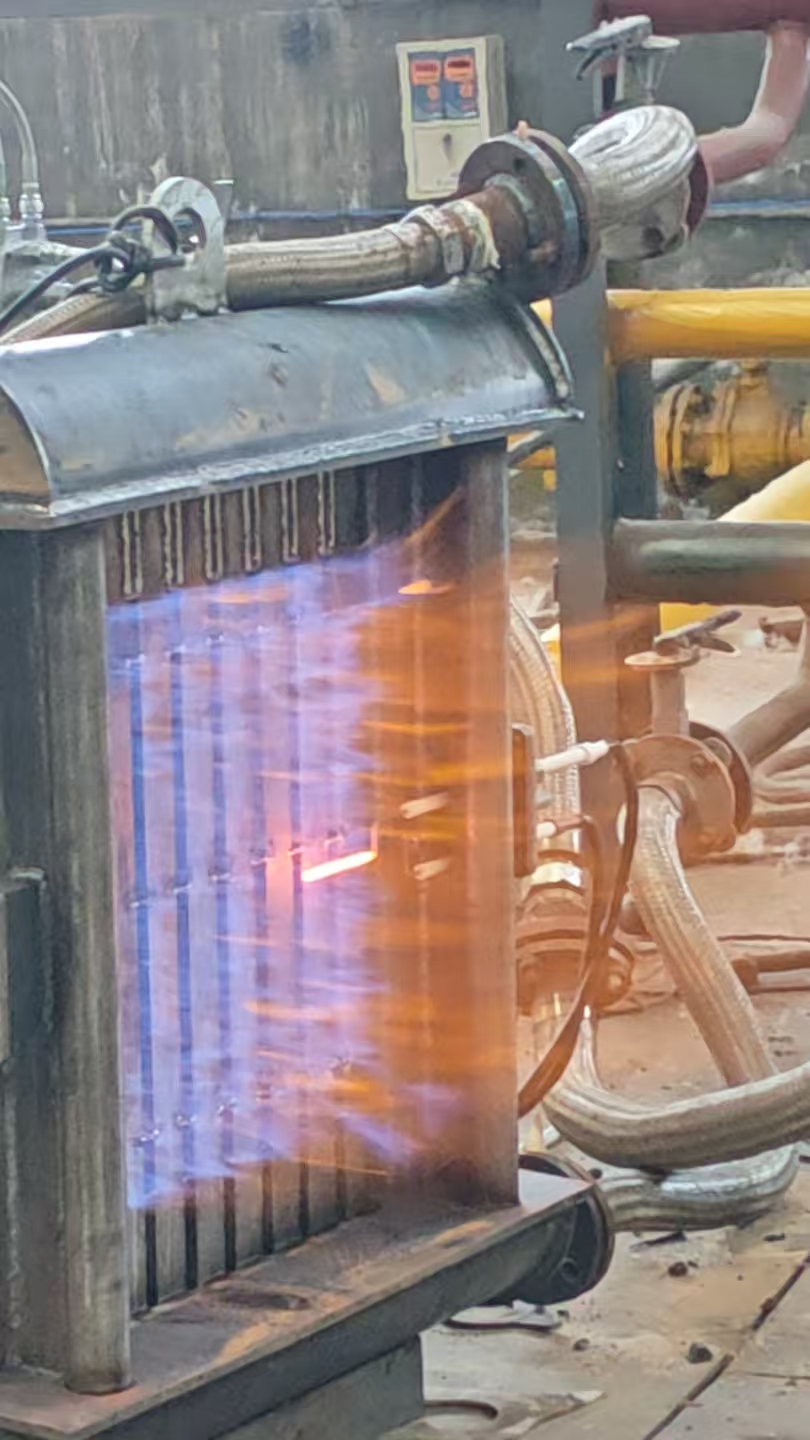

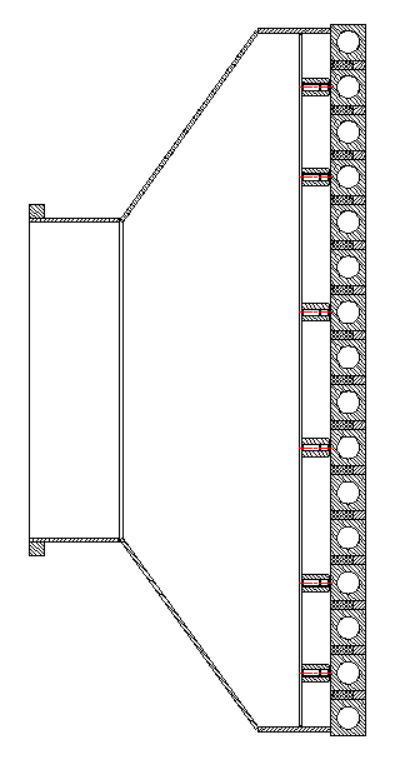

燃烧示意图横截面-右水冷预混燃烧测试图-右边

优势特点：

水冷预混式超低氮冷凝真空热水锅炉采用专利技术的水冷翅片管火排全预混低氮燃烧器，火焰温度低，炉内温度场更趋均匀，避免局部高温，抑制热力型NOx产生，NOx排放小于25mg，当氧含量在7%时，NOx排放低至18mg;循环水强制冷却水排，杜绝高温回火;精确计算的火孔尺寸，排列均匀，不回火，不堵塞，超低氮排放。

高效率

低温回水与低温烟气换热，高温出水与高温烟气换热。逆流热交换可以得到最大的换热温差和最好的传热效率;翅片管对流受热面设计，传热面积成倍增加，充分吸收烟气热量;一体式

防腐蚀材料构成的冷凝器，回水温度60℃时热效率高达98%，回水温度低于45°C时热效率超过100%。

安全可靠

负压运行，无需国家特检部门监检，无需操作资格审查。锅炉设双道超压保护装置，双道温度保护，大口径机械防爆装置。

一机多用

一台锅炉可以根据用户要求同时满足采暖、卫生、热水、浴池等多重需求。

操作简单

PLC可编程控制，自动化程度高，操作简单易懂，设有双重压

力和双重温度保护，终极大口径机械防爆装置，保障安全。

经久耐用

锅炉内采用高纯度热媒水，在全封闭状态下发生相变、不腐蚀、不结垢，正常使用，锅炉寿命可达20年以上。

水冷预混冷凝低氮真空热水锅炉技术参数：

注：1、天然气耗量是以低位发热值8600Kcal/Nm³和供回水温度为50/30℃时计算。

  2、因产品更新导致与表中参数不一致不再另行通知，最终以图纸为准。
